MANUTENZIONE STRAORDINARIA DEL VIADOTTO
SULLA CROSTOLINA, LUNGO LA SP 35, NEL
COMUNE DI GUASTALLA
Ubicazione: Guastalla
Progettisti/Ruoli: ing. Stefano Paterlini
Importo lavori: 340.000,00 €

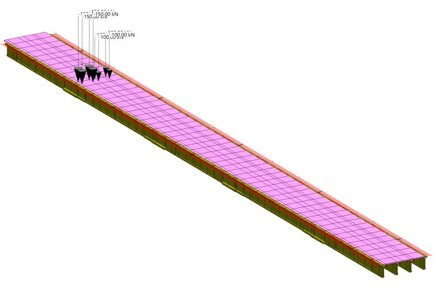

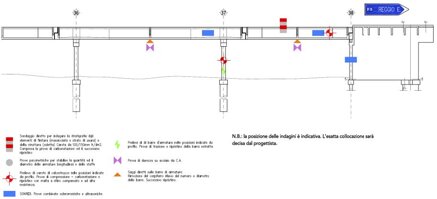

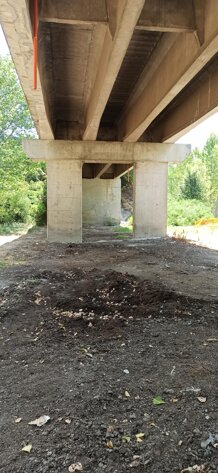

L’opera è formata, oltre che dalle due spalle di estremità da 8 pile tutte uguali composte da setti a sezione rettangolare con fondazione a plinto unico su due pali. I pali hanno interasse in direzione perpendicolare all’asse viario pari a 5.55m, diametro pari a circa 120cm e sono collegati in testa da una trave a sezione rettangolare avente base pari a 140cm e altezza pari a 70cm. L’impalcato è del tipo Gerber modello “Kentucky” con travi principali a sbalzo dalle pile e travi tampone che poggia sugli sbalzi. La sezione trasversale è composta da travi prefabbricate a doppio T con soletta superiore in parte prefabbricata ed in parte gettata in opera.
