Ubicazione: Ramiseto / Villa Minozzo
Progettisti/Ruoli: ing. Stefano Paterlini
Importo lavori: 250.059,59 €

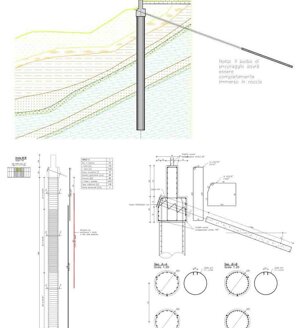

L’opera in progetto consiste nella realizzazione di una cortina di pali trivellati tirantati in testa con elementi pre-sollecitati per il consolidamento dei versanti in frana. La struttura utilizzata ai fini del consolidamento è composta da pali trivellati in calcestruzzo armato del diametro di 100 cm con passo di 150 cm. Tra i pali rimane una luce sufficiente al drenaggio delle acque di monte in modo che non si formi una sovrappressione dovuta alla spinta della falda che incrementerebbe in modo considerevole la spinta sulla struttura. La trave di correa è sagomata in modo da poter permettere la posa di tiranti di ancoraggio pre-tesi formati da trefoli in acciaio precompresso ad alto limite elastico. I pali e il bulbo dei tiranti hanno una lunghezza idonea per raggiungere il substrato e realizzare un opportuno ammorsamento. Al di sopra dei pali sarà creata una trave di correa che servirà per una ridistribuzione di eventuali forze localizzate sui pali. Al di sopra della correa si realizzerà un muretto in c.a. su cui sarà fissata la struttura del guard-rail. Oltre alle azioni ambientali sono state considerate le azioni date dal movimento franoso sulla paratia, le azioni sismiche sul terrapieno e i carichi eccezionali dati dall’urto dei veicoli sul guard rail. La paratia è considerata come un elemento strutturale composto da beam immersi in molle non lineari elasto-palstiche. Il tirante è invece considerato come una molla elastica. Nonostante la semplicità del metodo vengono comunque considerati importanti fattori quali la storia geologica e il conseguente stato tensionale iniziale, il differente comportamento in fase di carico vergine o di scarico-ricarico, il comportamento a rottura del terreno Il calcolo non lineare è svolto per fasi con il software Paratie Plus. Sono state condotte anche verifiche geotecniche di stabilità dell’intera opera con il metodo di Bishop.
